Montage d’un banc à ligatures

Montage d’un banc à ligatures

La fermeture du carnassier est sans aucun doute le moment idéal pour ranger, concevoir et préparer la saison qui arrive à grand pas. Pour ce premier week-end de fermeture, nous vous proposons un banc à ligatures pour le montage de votre canne maison.

montage banc à ligatures cannes à pêche

Temps de réalisation : 60 minutes

Liste du matériel :
– 1 planche de bois de 1000x300x20mm
– 1 tube de colle à bois
– 1 boite de chevilles en bois
– 1 tige filetée
– 1 cheville à béton
– 1 plaquette de feutrine

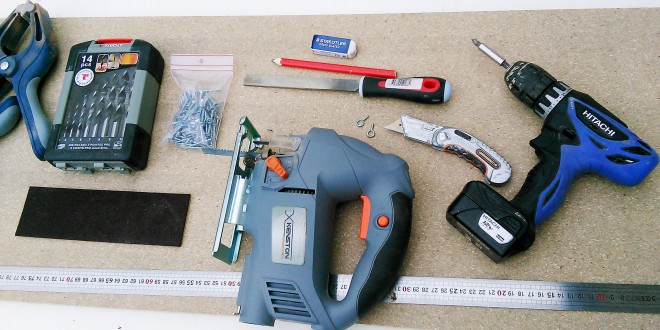

Outillages nécessaires:
– 1 scie sauteuse
– 1 perceuse
– 1 boite de forets à bois
– 1 réglet
– 1 crayon à papier

1 ère étape de conception du banc à ligatures : Les découpes

Le banc à ligatures ne supporte pas de réelles contraintes mécaniques, il n’y a donc pas d’importance sur le choix du bois à utiliser. Il faut simplement que la planche soit bien plane. Ici nous avons choisi une plaque de copeaux pressés, cependant vous pouvez partir sur une essence de bois plus noble pour une meilleure finition.

banc à ligatures canne maison (5)
banc à ligatures canne maison (6)
 banc-à-ligatures-canne-maison-(7)

Avant de passer à l’étape suivante, redécoupez les 3 supports C selon les cotes ci dessous.

banc à ligatures canne maison (1)

montage banc à ligatures montage canne maison (11)

2nd étape du montage : Perçage des trous

Trucs et Astuces : Afin d’aligner les trous pour le montage final, servez vous d’un bout de carton comme patron. Percez les trous à chaque extrémité du support, puis reportez le patron en carton sur les supports qui doivent les recevoir.montage banc à ligatures montage canne maison (10)

banc à ligatures canne maison (2)
       banc à ligatures canne maison (3) banc à ligatures canne maison (4)
3ème étape du banc à ligatures : Le mariage

Avant de finaliser le montage, appliquez un peu de colle à bois afin de consolider le tout. Ensuite, vous pouvez assembler les différents éléments entre eux à l’aide des chevilles à bois. Celles-ci peuvent être remplacées par des vis à bois.

montage banc à ligatures montage canne maison (7)

4ème étape du banc à ligatures : Le support bobine

Au centre du support A, percez puis insérez la cheville à béton. Vissez un bout de 10 cm de tige fileté pour faire gonfler, et maintenir la cheville. Cette vis accueillera votre bobine à ligatures.

Trucs et Astuces : via un système de contre écrou avec l’écrou et la tête papillon, vous pouvez choisir la tension de sortie du fil à ligature (voir montage final).

montage banc à ligatures montage canne maison (6)

4ème étape du banc à ligatures : L’habillage

Fixez un bout de feutrine sur les supports pour préserver votre blank lors du montage des anneaux. Nous avons trouvé la feutrine au rayon bricolage pour les dessous de table et chaise.

Trucs et Astuces : Nous avons mis quatre chevilles en bois sur le corps du support à ligatures pour pouvoir y fixer un élastique et maintenir le blank en place lors du montage.

montage banc à ligatures montage canne maison (4)

Montage final :

montage banc à ligatures montage canne maison (3)

banc-à-ligatures

Le tutoriel de montage ci-dessus vous donne une base pour commencer dans le rodbulding. Après, vous pouvez vous lâcher et partir sur un banc de montage plus sophistiqué et adapté à vos nouveaux besoins.

banc-ligature-blank-raisefishing-1024x768
